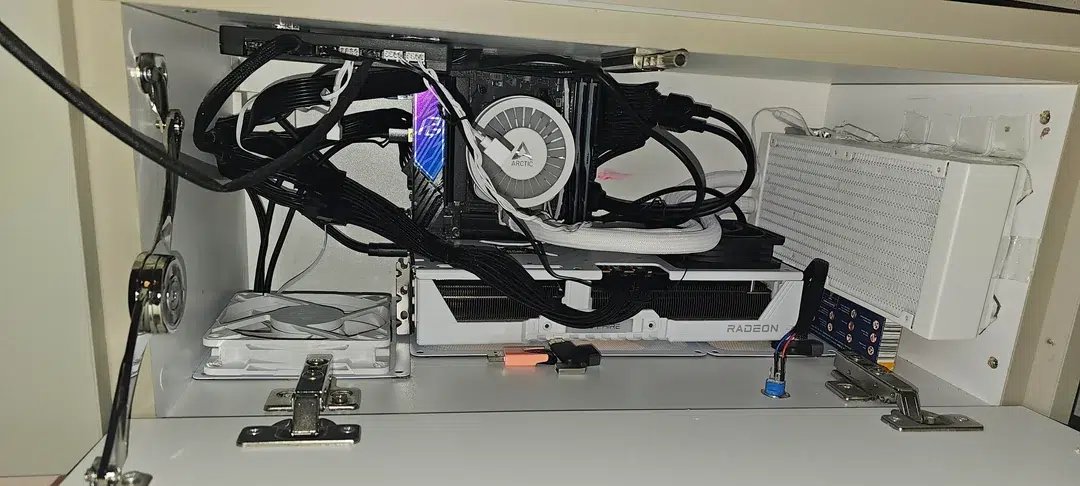

PC gamer dentro do rack da TV: tudo o que você precisa saber para construir, refrigerar e manter com segurança

Poucos projetos combinam tanta criatividade, funcionalidade e polêmica quanto instalar um computador de alto desempenho dentro do móvel da sala. A ideia seduz quem busca um ambiente clean, sem torres aparentes e com o mínimo de fios à mostra, mas também levanta uma série de dúvidas legítimas: aquecimento, fluxo de ar, ruído, risco de incêndio e até a durabilidade dos componentes.

Neste guia definitivo, transformo anos de experiência em hardware, engenharia térmica e modding em um roteiro passo a passo, cobrindo desde o planejamento até a manutenção do sistema. Ao final da leitura, você terá conhecimento técnico suficiente para decidir se vale a pena embarcar na aventura, quais erros evitar e como atingir o equilíbrio entre performance, estética e segurança.

1. Benefícios e desafios de integrar o PC gamer ao rack da TV

1.1 Vantagens que tornam o projeto atraente

• Design minimalista: o gabinete deixa de ser um “trambolho” no canto da sala; tudo fica escondido atrás das portas do rack.
• Menos cabos expostos: roteadores, consoles e o próprio PC podem compartilhar passagens internas, deixando a instalação mais organizada.
• Uso multimídia centralizado: com o PC ligado direto à TV, o usuário troca o Alt-Tab por um simples botão no controle, alternando entre jogos, streaming e produtividade.
• Redução de ruído ambiente: quando bem projetado, o móvel atua como barreira acústica, abafando ventoinhas em alta rotação.

1.2 Desafios técnicos que exigem atenção redobrada

• Aquecimento concentrado: placas de vídeo topo de linha podem passar dos 300 W; somadas ao processador e VRMs, o calor atinge facilmente 500 W num espaço confinado.
• Material inflamável: a madeira do rack e o MDF são isolantes térmicos e queimam a partir de ~250 °C, temperatura distante do que um PC atinge, mas o risco de abafamento e ignição de poeira existe.
• Fluxo de ar prejudicado: móveis costumam ter apenas uma fresta na parte de trás. Sem dutos dedicados, o ar quente recircula.
• Manutenção complicada: filtros, limpeza e troca de componentes podem exigir que você desmonte o rack inteiro.

Resumo da seção: o projeto é plenamente possível, mas a dificuldade não está em montar o hardware — e sim em prever a dissipação térmica no ambiente fechado.

2. Planejamento detalhado: da fita métrica ao diagrama de fluxo de ar

Quem falha no planejamento paga o preço em thermal throttling e dor de cabeça. A fase de concepção responde a três perguntas críticas: “o quê”, “onde” e “como”.

2.1 Medidas internas e gabaritos de instalação

1. Meça a altura, largura e profundidade reais do compartimento, descontando dobradiças, cabos e trilhos.
2. Estabeleça a zona de exclusão térmica: espaço mínimo de 3 cm acima das ventoinhas de exaustão para que o ar saia livremente.
3. Crie gabaritos de papelão representando a placa-mãe, PSU, radiador e GPU. Com eles, simule a disposição em escala real dentro do rack.

2.2 Mapear as rotas de ar (entrada e saída)

Um fluxo eficiente segue a regra frente-para-trás ou baixo-para-cima. No rack, normalmente trabalhamos com:

• Entrada inferior ou frontal (ar frio próximo ao piso ou à porta);
• Saída traseira ou superior (calor sobe naturalmente).

Use softwares de modelagem (SketchUp, FreeCAD) para visualizar a circulação. Se preferir algo analógico, uma lanterna e fumaça de incenso mostram por onde o ar flui num protótipo de papelão.

2.3 Cálculo simplificado de renovação de ar

Para cada 100 W de TDP, uma ventoinha de 120 mm a 1 500 RPM costuma dar conta, desde que o ar escape sem obstrução. Em sistemas de 500 W:

500 W / 100 W = 5 ventoinhas 120 mm equivalentes.
Podemos substituir duas ventoinhas por um radiador de 240 mm (que comporta duas fans) e adicionar exaustores de 140 mm para pressão positiva.

Dica profissional: sempre projete 20 % de sobra de fluxo de ar para dias quentes e picos de turbo boost.

3. Seleção de componentes: compactação sem sacrificar performance

3.1 Formato da placa-mãe: mini-ITX, micro-ATX ou flex-ATX?

• Mini-ITX (17 × 17 cm): perfeito para espaços apertados, porém com apenas dois slots de RAM e um PCIe x16, limitando upgrades.
• Micro-ATX (24 × 24 cm): balanceia expandibilidade e tamanho; demanda compartimento um pouco mais alto.
• Flex-ATX: raríssimo no segmento gamer. Costumo recomendar mini-ITX para o rack, desde que a BIOS permita undervolt e monitoramento térmico robusto.

3.2 GPU de ponta em ambiente confinado

Placas como a Radeon ou GeForce topos de linha ultrapassam 320 mm de comprimento e 2,5 slots de altura. Alternativas:

• Modelos de 2 slots com blower: expulsam o ar para fora, embora produzam mais ruído.
• Versões “slim”: Perdem alguns MHz, mas ganham em espaço interno.
• Water block + loop personalizado: transfere o calor para um radiador remoto; ideal quando o rack comporta um radiador de 360 mm, mas exige orçamento maior e manutenção constante.

3.3 Processador e gerenciamento de energia

Linhas entusiastas (Ryzen 9, Core i9) entregam FPS abundante, porém esquentam. Três caminhos:

a) Undervolt: reduz tensão em 50 – 100 mV sem perda de desempenho perceptível.
b) Eco Mode da AMD: limita o TDP a 65 W, ainda com performance de sobra para jogos em 4K graças ao FSR.
c) Pequenas vitórias de IPC: processadores de arquitetura mais nova a 6 ou 8 núcleos podem superar CPUs antigas de 12 – 16 núcleos em jogos, gastando menos energia.

3.4 Fonte de alimentação SFX ou ATX?

Fontes SFX-L cabem em gavetas rasas do rack. A desvantagem está na refrigeração: ventoinhas de 92 mm giram mais alto para dissipar calor. Dê preferência a modelos 80 PLUS Platinum para reduzir perdas térmicas.

4. Madeira, calor e segurança: mitos e realidade

4.1 Até que ponto a madeira é perigosa?

• O ponto de ignição da madeira seca gira em torno de 250 °C.
• Um VRM em carga severa pode chegar a 110 °C e a carcaça da GPU, a 85 °C.

Portanto, o risco direto de fogo é baixo, mas não inexistente. A principal ameaça é o acúmulo de poeira fina, que é combustível a temperaturas menores, e o ponto de toque (backplate da GPU encostado na madeira sem espaçamento).

4.2 Tratamentos e barreiras térmicas recomendados

• Isolante de silicone entre superfícies quentes e madeira;
• Placas de alumínio perfuradas como dissipadores passivos para as laterais internas;
• Tinta retardante de chamas (classe A) aplicada no compartimento;
• Espaçadores de 5 mm criando colchão de ar entre hardware e parede do rack.

4.3 Sensores de temperatura e avisos proativos

Instalar sensores NTC de 10 kΩ conectados a um microcontrolador (ESP32, Arduino) permite criar alertas por Wi-Fi caso a temperatura ambiental dentro do rack ultrapasse, por exemplo, 45 °C.

5. Construindo o compartimento: guia prático passo a passo

5.1 Abrindo dutos de ventilação

1. Marque a área de corte com fita crepe e régua metálica.
2. Utilize uma serra copo de 120 mm para as ventoinhas frontais.
3. Para exaustão traseira, opte por grelhas retangulares (dremel + lima) que cobrem até 80 % da seção para minimizar ruído de ar turbulento.
4. Fixe filtros magnéticos removíveis na entrada para segurar poeira.

5.2 Estrutura de suporte interno

• Gaiolas de PSU e suportes de placa-mãe podem ser canibalizados de gabinetes antigos.
• Use rebites de alumínio ou parafusos M3 em inserts metálicos para reforçar a madeira.
• Se optar por uma bandeja deslizante, trilhos telescópicos facilitam manutenção.

5.3 Posicionamento do radiador

O ideal é instalar o radiador na lateral externa do rack, com grelha visível, mas isso compromete a estética. Alternativamente:

• Teto do rack: recebe ar ascendente naturalmente.
• Base do rack: puxe ar frio do chão, mas instale pés que levantem o móvel em pelo menos 3 cm.

5.4 Passagem de cabos e organização

• Utilize mangueiras de neoprene para vedar furos e evitar retorno de ar quente.
• Aplicar velcro reutilizável em vez de abraçadeiras plásticas agiliza upgrades.
• Reserve uma calha exclusiva para o cabo de alimentação da PSU, separando-o dos cabos de sinal (HDMI, DisplayPort) para reduzir EMI.

6. Ruído, estética e experiência do usuário

6.1 Controle de ruído

– Escolha ventoinhas com rolamento fluidodinâmico (FDB) e curva PWM suave.
– Use um controlador (Aquaero, Corsair iCUE Commander) para criar perfis: Silêncio até 50 °C, Turbo acima disso.
– Tapetes acústicos (espuma de melamina) nas laterais internas absorvem vibrações, mas não bloqueiam passagem de ar — atenção ao posicionamento.

6.2 Iluminação sem poluição visual

Se a proposta é um setup discreto, desabilite LEDs RGB via BIOS/Software ou substitua fans RGB por modelos pretos. Para quem ainda curte um efeito ambiente, opte por Tiras ARGB externas difusas atrás da TV, que não esquentam o hardware.

6.3 Integração com dispositivos da sala

Conecte o PC à TV por HDMI 2.1 para 4K@120 Hz e use um receptor Bluetooth de longo alcance para teclado, mouse e controle, evitando cabos que comprometeriam o visual minimalista.

7. Monitoramento e manutenção a longo prazo

7.1 Software de monitoramento

• HWiNFO ou Open Hardware Monitor coletam dados de CPU, GPU e chipset.
• Defina alertas sonoros a 80 °C e desligamento automático a 90 °C.

Dica de especialista: combine o software com logs semanais; observe tendências em vez de números absolutos para diagnosticar filtros entupidos.

7.2 Limpeza e troca de filtros

– Filtros removíveis devem ser lavados a cada 30 dias em ambientes com pets ou climatização deficiente.
– Passe pincel antiestático nos coolers a cada 90 dias.
– A cada 12 meses, revise a pasta térmica do processador, especialmente em loops customizados.

7.3 Firmware e BIOS

Fabricantes como ASUS e ASRock lançam microcódigos que otimizam limites de tensão. Mantenha a BIOS atualizada para evitar incidentes de sobrecorrente, tema recorrente em placas modernas quando associadas a CPUs de alto TDP.

8. Perguntas frequentes

Instalar o PC no rack anula a garantia?
Não, desde que você não altere fisicamente o hardware. Contudo, danos por temperatura excessiva raramente são cobertos.

Posso reciclar um rack já existente?
Sim, desde que ele aceite cortes para dutos e suporte o peso de hardware + radiador (estimativa de 12 – 15 kg).

E se eu quiser upgrades futuros?
Planeje espaço extra, use cabos modulares e adote padrão ATX 3.0 na fonte para acomodar GPUs PCIe 5.0.

Conclusão

Instalar um PC gamer dentro do rack da TV é um projeto tão empolgante quanto exigente. Quando bem executado, entrega um setup elegante, silencioso e potente — o sonho de qualquer entusiasta minimalista. O segredo é entender que, ao migrar o hardware para um ambiente não projetado para computador, você se torna simultaneamente designer, engenheiro mecânico e técnico de refrigeração.

Com o planejamento cuidadoso descrito neste guia, escolhas acertadas de componentes, tratamento adequado da madeira e monitoramento ativo, é totalmente possível usufruir de 4K a 120 Hz na sala sem preocupar-se com thermal throttling ou riscos de incêndio. A mensagem final é simples: criatividade e segurança podem — e devem — caminhar juntas.
